摘要：判断启境 L3 自动驾驶芯片受潮程度,对芯片的正确使用至关重要。

关键词：工业防潮柜，L3自动驾驶，MSD烘烤箱

　　尚鼎除湿撰：如何判断启境 L3 自动驾驶芯片受潮程度,对芯片的正确使用至关重要。本文整套判定体系严格遵循 IPC/JEDEC J-STD-033D、AEC-Q100 车规、广州 L3 路测零部件审核规范，采用四层逐级判定法：包装外观初判→湿度指示卡（HIC）定性→暴露时长定量核算→精密仪器深度检测，精准划分干燥、轻度受潮、重度受潮、报废级四个档位，匹配乾崑 MSL4、IMU/MEMS MSL5a、底盘 MCU MSL3 三类核心芯片差异化处置方案。

一、第一层：外包装与物理外观快速初筛（拆包第一步）

1、防潮真空 MBB 包装完整性判定

1. 完好干燥状态：真空袋无破损、无针孔、无褶皱漏气、封口热压边完整，干燥剂袋饱满干爽，芯片料盘无凝露水珠；判定为基础安全态。
2. 轻微破损（轻度受潮前置）：袋面微小针孔、局部封边微开，无大面积进气；水汽缓慢渗入，大概率轻微吸水。
3. 严重破损（重度受潮）：包装袋撕裂、大口漏气、完全失压干瘪；车间高湿空气长时间灌入，芯片深度吸湿。
4. 致命报废外观：芯片塑封表面肉眼可见鼓包、裂纹、引脚氧化发黑、料盘凝结水珠；水汽已侵入晶圆邦定层，修复风险极高。

2、环境暴露异常记录判定

出现以下场景直接标记受潮待检测：

• 物料转运淋雨、梅雨季露天放置、车间空调故障高湿环境裸放；
• 夜班 / 停工芯片未收回快速超低湿防潮柜，台面整夜裸置；
• 柜门长期虚掩、防潮柜除湿故障、湿度长期超标运行。

二、第二层：湿度指示卡 HIC 定性分级（现场最直观判定依据）

启境全部智驾芯片原装包装标配5%/10%/20% 三点式 HIC 湿度指示卡，干燥底色蓝色，吸湿转为粉红色：

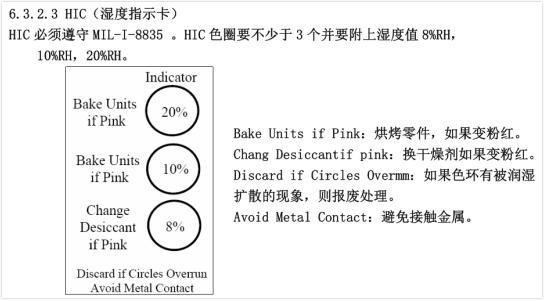

标准湿度指示卡规范

1、全点蓝色（0 受潮，干燥合格）

5%、10%、20% 点位全部蓝色，袋内湿度＜5% RH，芯片含水率极低：

• MSL4 乾崑、MSL3 底盘芯片：可直接上线 SMT 贴片；
• MSL5a IMU / 雷达 MEMS：拆封后严格控制 24h 内完工，单次开门取料≤30 秒。

2、仅 5% 点位变粉（轻微受潮一档）

袋内湿度 5%~10% RH，微量吸水：

• MSL3/MSL4：暴露时长未超车间寿命可谨慎使用，优先入 3%~5% RH 防潮柜静置 24h 缓冲；
• MSL5a：必须放入≤3% RH 快速超低湿防潮柜静置 72h 脱水，禁止直接贴片。

3、10% 点位变粉（中度受潮二档，强制除湿）

袋内湿度≥10% RH，JEDEC 标准明确必须脱湿处理：

• MSL3/MSL4：走标准 125℃低湿烘烤箱烘烤；
• MSL5a：禁止烘烤，超低湿柜静置 120h 缓慢脱水。

4、20% 点位变粉 / 色块扩散晕开（重度受潮三档）

袋内湿度＞20% RH，大量水汽渗入塑封内部：

• MSL4 大算力 FC-BGA 芯片：烘烤后必须电性全检 + 抽样双 85 湿热老化；累计烘烤超 2 次建议报废；
• MSL5a 器件：超长 168h 超低湿静置脱水，脱水后精度漂移直接报废；
• HIC 墨水大面积润湿扩散、泡花：直接判定报废，禁止修复使用。

三、第三层：暴露时长定量核算（J-STD-033 标准核心量化判定）

根据芯片MSL 等级、车间实时温湿度计算安全车间寿命，对比实际敞口时长，精准量化受潮轻重，是 L3 资质追溯核心台账依据。

启境 L3 三大芯片基准车间寿命（30℃/60% RH 标准环境）

1. MSL5a（IMU、激光雷达 MEMS）：基准安全寿命 24h
   • 实际暴露≤24h：轻微吸湿；
   • 24h＜暴露≤48h：中度受潮；
   • 暴露＞48h：重度受潮高危；
2. MSL4（乾崑 ADS5 域控 SoC、雷达射频、ISP）：基准 72h
   • ≤72h：轻微；72~120h：中度；＞120h：重度；
3. MSL3（XMC 底盘 MCU、毫米波 MMIC、PMIC）：基准 168h（7 天）
   • ≤168h：轻微；168~240h：中度；＞240h：重度。

温湿度修正折算规则（广州高温高湿车间必须折算）

车间温度＞30℃、湿度＞60% RH 时，实际安全寿命按比例缩短：

例：广州夏季车间 35℃/70% RH，MSL5a 理论安全寿命由 24h 压缩至 16h 左右，暴露 18h 即达到中度受潮标准；MES 系统自动实时折算剩余安全寿命、超时声光预警锁料。

时长判定处置对照表

表格

受潮等级	时长超标幅度	MSL3/MSL4 处置	MSL5a 处置
轻微受潮	≤50% 基准寿命	防潮柜静置 24h 缓冲	≤3% RH 柜静置 72h
中度受潮	50%~100% 基准寿命	标准 125℃烘烤	超低湿柜静置 120h
重度受潮	＞100% 基准寿命	烘烤 + 全项电性老化检测	168h 静置 + 精度测试，漂移报废

四、第四层：精密仪器深度定量检测（争议批次、修复后验证）

针对 HIC 变色、时长超标、修复后不确定批次，采用车规实验室无损检测，精准测量芯片内部含水率，是 ASIL-D 功能安全、L3 资质终审验证手段：

1、SAT 扫描声学显微镜（无损首选）

检测塑封内部分层、水汽气泡面积：

• 无分层、气泡面积＜5% 封装面积：轻度受潮可修复；
• 分层面积 5%~15%：中度受潮，修复后必须老化；
• 分层＞15%：重度内部损伤，直接报废（回流焊极易爆板虚焊）。

2、IWV 内部水汽含量检测（AEC-Q100 G8 强制项）

测量封装腔体内部水蒸气浓度，量化水分绝对值：

• 水汽含量＜500ppm：干燥合格；
• 500~1500ppm：轻微受潮；
• 1500~3000ppm：中度受潮；
• ＞3000ppm：重度高危，MEMS 器件极易零点漂移。

3、电性 & 精度性能测试（受潮隐性失效筛查）

1. 乾崑 MSL4 域控芯片：满载算力稳定性、通信延迟、供电波动测试；受潮芯片会出现算力跳变、偶发重启；
2. MSL5a IMU：零点漂移、角速度精度、定位误差测试；受潮后静态漂移超 0.1°/h 判定修复失效；
3. 激光雷达 MEMS：测距线性度、扫描振镜响应一致性；受潮出现远距离障碍物漏检、测距偏移。

4、PCBA 整板专用检测（贴片后板卡）

已焊接完成的智驾主板、雷达板：60℃低温低湿烘烤前后阻抗对比、绝缘耐压测试，排查引脚电化学腐蚀、隐性漏电。

五、启境 L3 芯片四级受潮总分级与统一处置纲领

1、干燥合格（无受潮）

HIC 全蓝、包装完好、暴露时长＜安全寿命、SAT/IWV 检测达标

处置：MSL5a 入≤3% RH 快速超低湿柜；MSL4 入 3%~5% RH；MSL3 入 5%~10% RH 标准防潮柜，正常排产贴片。

2、轻度受潮（一档）

5% HIC 点变粉 / 暴露小幅超时，SAT 无明显分层

处置：

• MSL3/4：防潮柜静置缓冲，无需烘烤；
• MSL5a：超低湿柜 72h 室温脱水，无需长时间静置。

3、中度受潮（二档，核心干预档）

10% HIC 变粉 / 暴露超基准寿命 50%~100%

处置：

• MSL3/4：125℃低湿MSD烘烤箱标准时长烘烤，冷却转防潮柜；
• MSL5a：≤3% RH 柜连续静置 120h，完成精度复测。

4、重度受潮（三档，高报废风险）

20% HIC 变粉 / 包装大破 / 暴露翻倍超时 / SAT 分层超标

处置：

• MSL4：单次烘烤后全检老化，禁止二次高温烘烤；
• MSL5a：最长 168h 低温静置脱水，精度不合格直接报废；
• 出现塑封裂纹、引脚氧化、水珠浸润：直接报废，严禁装车 L3 测试。

六、L3 资质审核配套判定台账要求（缺一不可）

广州 L3 道路测试监管、IATF16949 审核时，受潮判定资料必须完整归档：

1. 包装外观检查记录、HIC 实拍变色照片；
2. MES 拆封时间、车间温湿度、折算安全寿命曲线；
3. SAT/IWV 实验室检测报告（争议批次必备）；
4. 受潮处置记录：烘烤时长 / 超低湿静置时长、操作人员、复检数据；
   无完整判定追溯文件，直接判定零部件防潮管控不合规，限制路测权限。

七、关键避坑要点（启境产线实操红线）

1. HIC 仅反映袋内湿度，不能替代暴露时长核算；真空完好但拆封裸放超时，依然判定受潮；
2. MSL5a 器件任何高温加热都会永久损伤 MEMS 结构，哪怕轻度受潮也绝不走烘烤路线；
3. 快速超低湿防潮柜日常稳态存储，能从源头大幅降低芯片受潮等级，减少重度吸湿报废率，是前置防护核心设备。

（本文资讯由尚鼎独家提供，转载请注明！另，目前发现有人转载本司文献，而为已用，并标识为其自主文献，此类人物烦请自重！）

　　　　　SD快速超低湿防潮柜

版权所有：深圳尚鼎除湿 防潮柜www.sd-dry.com
