　　尚鼎除湿撰：亚 1nm 先进制程芯片（2nm/1.4nm/1nm 级）采用低 k / 超 low-k 介电层、超薄晶圆、FC-BGA 高密度堆叠、超薄塑封 / 基板、微小铜互连结构，湿敏等级普遍达 MSL3~MSL6，吸湿后极易出现微分层、晶圆微裂、金属互连氧化、低 k 层剥离、爆米花隐性裂纹，普通高温烘箱无法满足除湿要求，必须依靠全程超低湿MSD烘烤箱完成合规烘烤除湿，严格遵循 JEDEC J-STD-033D 标准。

一、亚 1nm 芯片传统烘烤的致命痛点（为什么不能用普通烤箱）

• 边烘边吸潮，深层水汽无法析出普通烘箱仅加热无持续除湿，腔体湿度 30%~60% RH，高温下水汽分压反向渗入芯片基板、低 k 介质微孔，浅层水分挥发、深层持续吸水，回流焊后出现批量隐性分层失效。
• 高温热应力损伤精密微结构亚 1nm 芯片介质层极薄、铜布线极细，无控湿高温环境易造成：低 k 薄膜开裂、焊球镀层氧化、堆叠层间剥离、电性漂移。
• 无法分段温控，易造成封装老化单一 125℃长时间烘烤会加速塑封树脂老化、底填胶脆化，多次烘烤后芯片良率断崖下跌。
• 冷却阶段二次吸湿普通烤箱开门降温、自然冷却，高温芯片接触车间空气瞬间吸附水汽，烘烤流程完全失效。

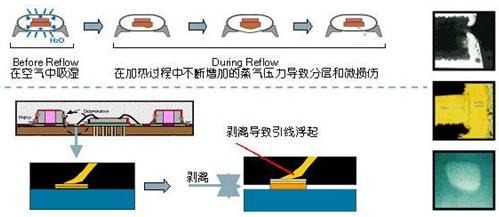

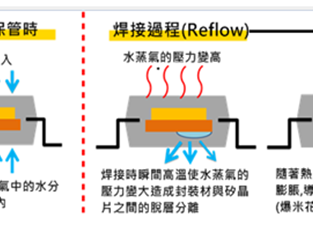

水汽膨胀分层过程

二、亚 1nm 芯片专属MSD烘烤箱核心硬件能力（解决全部痛点）

MSD 超低湿烘烤箱核心是全温段闭环深度除湿，升温 / 恒温 / 降温全程稳定≤5% RH，专为先进制程芯片设计：

• 全域超低湿除湿系统独立分子筛深度除湿，全程腔体湿度稳定≤5% RH，依靠水汽浓度差，从基板、低 k 介质微孔深层析出微量水分，杜绝反向吸湿。
• 多段可编程精准温控温度区间 40℃~180℃可调，温场均匀度 ±2℃，支持低温预烘→中温除湿→恒温维持→低湿缓冷四段程序，适配亚 1nm 脆弱介质层，降低热应力。
• 防静电 + 无尘腔体内壁防静电喷涂、垂直分层热风循环，避免晶圆 / 裸片静电击穿微小晶体管；内置粉尘过滤，防止微颗粒污染先进芯片焊盘。
• 低湿密闭缓冷功能烘烤结束不直接开门，在≤5% RH 环境内缓慢降温至 40℃以下，彻底阻断冷却二次吸潮。
• 全流程数据追溯系统自动记录温湿度、烘烤时长、批次、启停时间，满足车规 / AI 算力 / 半导体工厂 IATF16949 审厂要求。
• 多重安全防护超温断电、湿度异常报警、过载保护，防止亚 1nm 高价值芯片高温报废。

三、亚 1nm 架构芯片分级烘烤标准（MSD低湿烘烤箱专用工艺参数）

结合 J-STD-033D + 先进低 k 材料可靠性测试，分三类工况标准：

1. 标准高温除湿（MSL3~MSL5，FC-BGA 封装算力芯片）

适用：HBM、AI 大算力亚 1nm GPU、CPU，裸片面积大、堆叠层数多

• 环境：全程≤5% RH 超低湿
• 温度：125℃±5℃
• 烘烤时长：
• 暴露超时≤72h：24h
• 暴露 72~168h：36h
• 拆封超车间寿命 / 湿度卡变红：48h
• 冷却：5% RH 环境缓冷至 40℃以下再取出

2. 低温温和烘烤（超薄晶圆、低 k 敏感裸片、载带卷盘包装）

亚 1nm 超薄晶圆、载带耐温不足，禁止 125℃高温，采用低温长时除湿

• 环境：≤5% RH
• 温度：90℃±3℃
• 时长：68~96h优势：大幅降低低 k 薄膜热应力开裂、焊球氧化风险，适合裸晶圆预处理。

3. 极低温存储预烘（卷盘载带、不耐高温超薄封装）

• 温度：40℃±5℃，≤5% RH
• 时长：792h（33 天）用于无法高温烘烤的载带包装芯片，除湿后直接转入超低湿防潮柜长期存储。

烘烤次数硬性限制（亚 1nm 芯片严苛要求）

• 第 1 次烘烤：无可靠性风险，正常上线
• 第 2 次烘烤：必须做可焊性、电性全检
• ≥3 次烘烤：低 k 分层、金属氧化概率大幅上升，建议报废或专项可靠性验证

四、亚 1nm 芯片标准化 MSD 烘烤 SOP（MSD 烘烤箱操作流程）

步骤 1：来料吸湿判定

• 拆封后湿度指示卡≥10% RH 变红 → 必须烘烤
• 真空包装破损、拆封暴露超过 MSL 规定车间寿命 → 入箱除湿
• 晶圆裸片直接接触车间空气＞4h，提前预烘

步骤 2：烤箱开机自检

• 启动除湿系统，等待腔体湿度稳定至≤5% RH
• 运行温控程序，确认腔体内各点温差≤±2℃
• 腔体清理无尘，托盘防静电处理，芯片平铺留 5mm 通风间隙，禁止堆叠

步骤 3：分段烘烤程序运行（推荐四段式）

• 升温段：室温匀速升至设定温度，升温速率≤2℃/min，防止热冲击
• 恒温除湿段：按对应 MSL 等级设定时长，全程锁死≤5% RH
• 维持段：保温 2h，析出深层微孔残留水汽
• 低湿缓冷段：不开启箱门，密闭除湿降温至 40℃以下

步骤 4：出料与后置防潮

烘烤完成后立即转入≤1% RH 工业超低湿防潮柜暂存，禁止在普通车间空气长时间暴露；24h 内完成贴片 / 封装制程。

五、MSD 烘烤箱对比普通烘箱：亚 1nm 芯片收益差异

表格

对比维度	普通高温烘箱	MSD 超低湿专用烘烤箱
腔体湿度	30~60% RH，边烘边吸潮	全程≤5% RH，深层彻底除湿
热应力风险	单一高温，低 k 层易开裂	多段缓升温，热损伤大幅降低
冷却环节	自然吸潮，烘烤失效	密闭低湿缓冷，无二次吸湿
适配制程	成熟 28nm 以上普通芯片	亚 1nm / 先进封装 / 低 k 介质芯片
不良率	爆米花、分层、虚焊高发	隐性失效几乎清零，良率提升 8%~15%
合规性	不满足 JEDEC J-STD-033	完全匹配国际半导体标准，可过审厂

六、行业落地应用场景

• AI 算力芯片：亚 1nm 大算力 GPU、HBM 显存，MSL4/5 高湿敏，批量 MSD 烘烤箱产线配套
• 先进逻辑芯片：手机旗舰、服务器 1nm 级处理器，超薄 FC-BGA 封装预处理
• 晶圆制造：超薄裸片涂胶前脱水烘烤，保护 low-k 介质层完整性
• 车规先进芯片：严苛 IATF16949 管控，全程温湿度数据追溯烘烤记录
• 光芯片 / 先进封装：微结构精密器件，低温低湿温和除湿方案

总结

亚 1nm 架构芯片因低 k 介质、超薄堆叠、微小互连的先天高湿敏特性，传统烘箱完全无法实现合规除湿；MSD 烘烤箱依靠全程≤5% RH 超低湿闭环除湿、多段柔性温控、低湿缓冷三大核心能力，从根源消除水汽引发的分层、微裂、氧化失效，是先进制程芯片烘烤除湿的唯一标准化解决方案，兼顾良率提升、芯片可靠性与行业标准合规要求。
