摘要： 当前全球头部大模型企业、AI原生公司集体下场自研专用算力芯片。

关键词：工业防潮柜，防潮降本，MSD烘烤箱

　　尚鼎除湿撰：一、核心判定基准标准

全品类 AI 自研芯片受潮判定统一遵循IPC/JEDEC J-STD-020D（MSL 湿敏等级划分）、J-STD-033D（湿敏元器件存储 / 暴露 / 烘烤规范），航天 / 车规 AI 芯片叠加AS9100航天制造质控要求。判定逻辑：以MSL 湿气敏感等级为核心，结合包装状态、湿度指示卡、车间累计暴露时长、存储环境湿度四大维度，量化判定轻度 / 中度 / 重度受潮，配套尚鼎超低湿防潮柜分级存储、超时烘烤处置方案。

二、AI 自研芯片 MSL 分级与基础受潮阈值（主流国产 / 海外 AI 芯片）

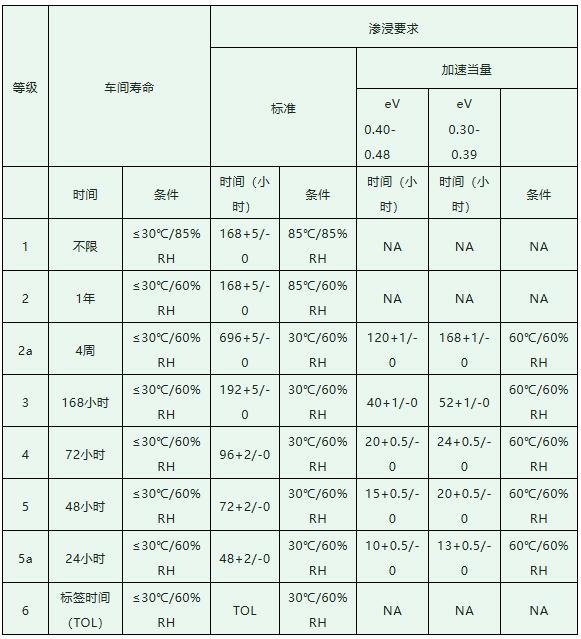

JEDEC MSL等级对照表

1. 等级对应芯片品类、安全存储湿度（尚鼎防潮柜设定标准）

表格

MSL 等级	适配 AI 自研芯片类型	尚鼎防潮柜稳态存储 RH	30℃/60% RH 标准车间寿命	受潮判定红线（暴露时长超标即判定吸湿）
MSL1	老制程工业控制 AI MCU、非塑封陶瓷封装算力芯片	10%~20%RH	无限期	无吸湿风险，无需计时管控
MSL2	通用边缘 NPU、轻量化 AI 协处理器	8%~15%RH	1 年	拆封裸露累计＞365 天 = 受潮
MSL2a	中端推理 TPU、车载轻算力 SoC	5%~10%RH	4 周（28 天）	拆封裸露累计＞28 天 = 受潮
MSL3	昇腾、海光 DCU 标准版、通用 GPU、机器人主控芯片	5%~10%RH	168h（7 天）	拆封裸露累计＞168h = 受潮
MSL4	大模型 MoE 算力芯片、FC-BGA 高端 GPU、HBM 显存	1%~5% RH 超低湿	72h（3 天）	拆封裸露累计＞72h = 轻度受潮
MSL5	旗舰 AI 训练卡、7nm 及以下先进制程 NPU、CPO 光算力芯片	1%~5% RH 超低湿	48h（2 天）	拆封裸露累计＞48h = 中度受潮
MSL5a	车规旗舰 AI、星载 AI 芯片、超薄堆叠封装裸片	1%~5% RH 超低湿	24h（1 天）	拆封裸露累计＞24h = 重度受潮
MSL6	特种航天 AI 裸晶圆、超小间距倒装芯片	1%~3% RH 极限低湿	12h	拆封裸露累计＞12h = 重度受潮

关键说明

国产自研芯片共性：昇腾、海光 DCU、寒武纪 TPU、壁仞 GPU、天数智芯、地平线车规 NPU主流 MSL3~MSL5a，高端训练芯片统一 MSL4/5/5a，必须存放尚鼎1%~5% RH 快速超低湿防潮柜，普通 40% RH 工业干燥柜不满足质控稽核要求。

三、四大维度受潮分级评判细则（尚鼎仓储落地判定标准）

（一）包装破损判定（直接判定受潮，无缓冲期）

• 原厂防潮铝箔 MBB 真空袋撕裂、封口开胶、针孔漏气：直接判定中度受潮，隔离禁用于回流焊；
• 包装袋完整但封口热封层分层、边角漏气：轻度受潮，优先低温烘烤重置车间寿命；
• 尚鼎 IoT 防潮柜配套 MES 系统自动记录物料入库包装状态，破损物料弹窗锁定存储分区，禁止混放良品。

（二）湿度指示卡 HIC 变色评判（袋内直观受潮依据）

标准湿度卡含 10%/30% RH 两个变色点位（蓝色干燥、粉色 / 红色吸湿）：

• 轻度受潮：仅 10% RH 点位变粉，30% RH 点位保持蓝色；
• 中度受潮：10% RH 完全变红，30% RH 点位轻微发粉；
• 重度受潮：10%+30% RH 全部变红，芯片封装内部水汽饱和，回流极易出现爆米花分层、焊球开裂。

（三）车间累计暴露时长评判（最核心量化标准）

• 拆封后所有裸露时长（换线停机、下班存放、检验周转）连续累计不重置，放回尚鼎超低湿防潮柜仅暂停计时，不清零车间寿命；
• 临近阈值预警：尚鼎智能防潮柜内置 MSD 计时模块，剩余 20% 安全时长声光预警、推送 MES 工单；
• 超标判定：累计时长≥对应 MSL 车间寿命，强制判定吸湿超标，必须烘烤，禁止直接贴片焊接。

（四）存储环境湿度超标受潮判定（柜内存储管控红线）

AI 高湿敏芯片（MSL4 及以上）存储环境长期偏离标准湿度，判定隐性缓慢受潮：

• MSL4/5/5a 芯片长期存放＞10% RH 环境：缓慢持续吸水，属隐性轻度受潮；
• 防潮柜开门后超过 10 分钟未回落至设定低湿、柜体密封失效 24h 渗湿＞8% RH：批量物料同步吸湿；
• 温差＞5℃/ 小时柜内结露、物料表面凝水：瞬时重度受潮，金属引脚氧化、纳米线路漏电。

四、受潮等级对应处置标准（适配尚鼎 MSD烘烤箱 + 防潮柜闭环流程）

1. 轻度受潮（破袋轻微漏气、仅 10% RH 卡变色、暴露时长小幅超标）

• 烘烤工艺：85℃±3℃低湿烘烤，MSL3=14h、MSL4=18h、MSL5a=24h；
• 冷却存储：烘烤后在尚鼎 5% RH 以下超低湿柜冷却至室温，重置车间寿命，正常投产。

2. 中度受潮（30% RH 卡轻微变色、暴露超时 1~2 倍标准时长）

• 烘烤工艺：85℃恒温加长烘烤，MSL4≥24h、MSL5a≥28h；
• 管控：烘烤完成单独分区存放 72h 复检 SAT 扫描，确认无封装分层再投入产线。

3. 重度受潮（双点位湿度卡全红、裸片长时间裸露、表面凝露）

• 保守烘烤：40℃±3℃超低温慢速除湿，MSL5a≥96h，规避高温损伤先进 7nm 封装；
• 强制检测：烘烤后 100% SAT 扫描 + 电性全测，出现分层、漏电直接报废；
• 红线约束：90~125℃高温区间累计烘烤总时长≤96h，超时芯片封装脆化、可焊性永久衰减。

五、尚鼎防潮柜配套防受潮硬件管控标准（评判落地保障）

• 湿度精度：MSL4 + 算力芯片机型控湿精度 ±0.2% RH，开门 5~10 分钟复位 1%~5% RH 超低湿区间，杜绝开门回湿造成间歇性受潮；
• 智能计时追溯：EtherCAT 三核 DSP 控制器自动统计每批芯片开门暴露时长，MSL5a 芯片超时自动锁定柜门，无法取料上机；
• 分区隔离存储：防潮柜分层分区，未拆封、正常存储、待烘烤受潮物料、裸晶圆物理隔断，杜绝交叉吸湿；
• 防静电配套：整机 ESD 10⁶~10⁹Ω，防止吸湿叠加静电击穿 AI 芯片精密栅极，产生隐性失效；
• 数据稽核：24h 温湿度、开门记录、MSL 计时日志本地存储 1 年，满足头部 AI 自研企业供应链、智算中心来料审核。

六、各类 AI 公司自研芯片典型受潮失效后果（评判管控必要性）

• 训练大算力 FC-BGA 芯片：吸湿回流出现封装爆米花、内部基板分层，单颗万元级芯片直接报废；
• 国产 DCU/TPU：水汽侵蚀金线键合点，高负载算力场景频繁宕机、运算精度漂移；
• 星载 / 车规 AI 芯片：长期微量吸湿引发纳米栅极漏电，在轨 / 车载高温工况可靠性减半；
• HBM 显存堆叠芯片：焊球氧化出现内存报错、带宽衰减，智算集群算力损耗。

（本文资讯由尚鼎独家提供，转载请注明！另，目前发现有人转载本司文献，而为已用，并标识为其自主文献，此类人物烦请自重！）

　　　　　SD快速超低湿防潮柜

　　

版权所有：深圳尚鼎除湿 防潮柜www.sd-dry.com
