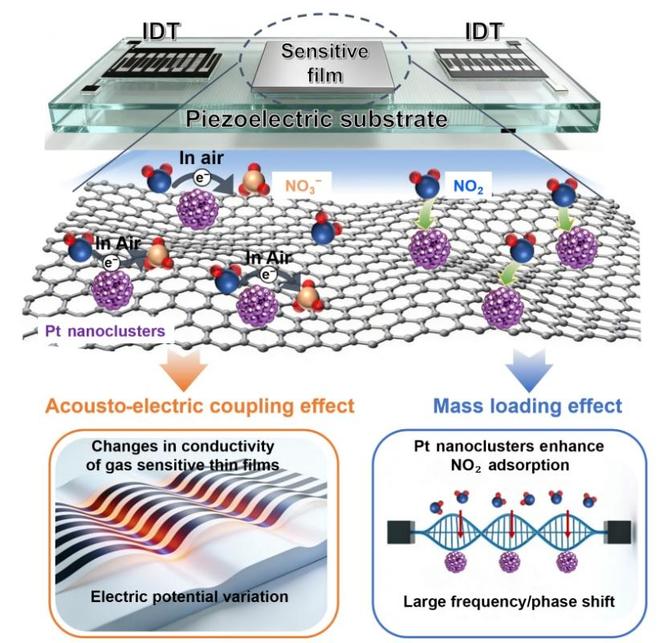

摘要：近日国内科研团队完成超灵敏室温二氧化氮（NO₂）新型传感器技术突破。
关键词：工业防潮柜，传感器，MSD烘烤箱
尚鼎除湿撰：近日国内科研团队完成超灵敏室温二氧化氮（NO₂）新型传感器技术突破，本文分析测二氧化氮新型传感器工业防潮柜存储规范：
一、适用传感器分类与存储风险说明
- MEMS 金属氧化物（MOS）NO₂传感器：陶瓷基底、微加热电极，封装塑料基板 + 透气膜，MSL3~MSL4 级湿敏，水汽会造成加热电极氧化、基线漂移、灵敏度衰减。
- 固态聚合物电化学 NO₂传感器：内置液态 / 凝胶电解质，进气孔透气膜遇水汽凝露堵塞，电解质稀释失效，严禁高湿、温差结露。
- 数字一体化 NO₂传感模组：集成 PCB 调理芯片、湿敏 IC，电路板引脚受潮氧化、短路，同时兼顾气体探头与电子元器件双重防潮要求。
- 电化学型：透气膜积水堵孔、电解质渗漏、零点漂移、检测数据失真；
- MEMS 型：陶瓷电极腐蚀、加热丝断路、温漂加剧；
- 模组 PCB：引脚氧化、绝缘下降、信号乱码；
- 通用共性：长期高湿存储后，传感器使用寿命缩短 50% 以上，出厂校准参数永久偏移。
二、防潮柜硬件选型标准（尚鼎工业超低湿防潮柜通用）
依据 JEDEC J-STD-033D 湿敏器件标准 + 气体传感器原厂存储要求分档设置：
表格
| 感器类型 | 防潮柜设定湿度 |
柜内恒温 |
适用存储周期 |
MEMS MOS NO₂传感器（MSL3/4） |
≤5% RH（稳定5% RH以下） |
20~25℃ |
12 个月内周转 |
固态电化学 NO₂探头 |
10~20% RH（禁止＜5% RH 超长期存放） |
18~24℃ |
6 个月短期库存 |
一体化数字传感模组（PCB + 探头） |
5~10%RH |
20±2℃ |
9 个月 |
关键禁忌：纯电化学传感器不可长期存放于 5% RH 以下超干环境，过度干燥会导致内部凝胶电解质失水干裂，直接报废。
- 除湿方案
- 量产产线高频取料：CDA 压缩空气快速超低湿防潮柜，开门 5~10 分钟回湿至设定值，微正压隔绝外界水汽；
- 仓库长期静置存储：分子筛全自动除湿防潮柜，24h 静态渗湿≤8% RH；
- 禁止单纯硅胶干燥剂简易干燥箱，无法稳定控温、易产生粉尘污染透气膜。
- 防静电 ESD 强制要求整机层板、门框、接地端子防静电 10⁶~10⁹Ω，适配传感器 PCB 与金属引脚，静电击穿调理芯片；
- 结构防护双层硅胶密封门、无缝焊接柜体，风道无死角，内部无挥发性塑胶、有机胶；
- 监控功能24h 温湿度自动记录、超湿超温声光报警、开门时长记录，支持 MES 物联网对接追溯。
三、入库前来料检验规范
- 真空包装核查原厂真空防潮袋无破损、无漏气；袋内湿度指示卡＜10% RH 色块不变色；干燥剂完整无受潮结块；破袋 / 湿度卡变红物料隔离，禁止直接入柜。
- 分类分区MEMS、电化学、模组分柜 / 分层存放，严禁混放；电化学探头单独分区，避免超低湿环境损伤电解质。
- 污染前置隔离来料传感器进气口原厂密封保护帽不得拆除；禁止携带酒精、清洗剂、有机溶剂、粉尘物料同步入柜；有机挥发物会造成传感器电极中毒，永久丧失 NO₂检测能力。
- 温度预冷高温来料（＞30℃）需车间自然冷却至 25℃以下再入柜，避免柜内温差凝露。
四、柜内存放作业标准 SOP
- 托盘 / 管装 / 卷带分层摆放，预留风道间隙≥5cm，不可紧贴柜体、堵塞循环风口，防止局部高湿死角；
- 电化学传感器竖直放置，进气透气膜朝上，杜绝内部电解质倒流、积水泡膜；
- 堆叠高度≤3 层，避免挤压损坏透气膜与陶瓷基底；
- 先进先出（FIFO），贴存放入库日期标签，电化学传感器最长存储周期 6 个月，到期优先领用。
- 单次开门时长≤30s，批量取料集中操作，减少湿热空气侵入；
- 梅雨 / 高湿车间环境，单次开门上限 20s，每日累计开门总时长控制在 30min 内；
- 取料后立即关门，待湿度复位至设定值再进行下一次取料。
防潮柜全程通电除湿，禁止夜间、节假日关机断电；停机后重新开机需 2h 以上稳定湿度，方可存入传感器。
五、拆封后暴露时长与回库规范（J-STD-033 合规）
- MEMS 传感器（MSL3）常温车间（≤30℃/60% RH）最大暴露时长 168h（7 天）；超时必须烘烤后再入柜；
- 一体化传感模组（MSL4）车间暴露上限 72h（3 天），超时需低温烘烤；
- 电化学探头拆封后暴露时长≤48h，长期暴露会快速吸水 / 失水，禁止烘烤修复，超时直接报废。
- 未用完余料回库：
- 剩余暴露时长＞48h：直接放入防潮柜，暂停车间寿命倒计时；
- 剩余暴露时长接近上限：真空袋重新密封，内置干燥剂、湿度卡再入柜。
六、受潮物料烘烤修复规范（分类型，严禁一刀切）
遵循 J-STD-033 低温烘烤，避免高温损伤加热电极：
- 低温烘烤条件：40~50℃，湿度≤5% RH，烘烤时长 24~48h；
- 禁止 125℃高温烘烤，会造成陶瓷基底开裂、加热丝熔断。
高温 / 低湿烘烤会直接蒸发内部凝胶电解质，透气膜不可逆损坏，受潮凝露仅可室温 10~20% RH 自然静置 24h 缓慢除湿，无法恢复则报废。
烘烤完成后，器件在防潮柜内自然冷却至 25℃，方可出库上线，禁止高温直接接触常温空气产生凝露。
七、存储环境禁忌清单
- 温湿度禁忌
- 柜内温度长期＞30℃：加速电解质挥发、封装老化；
- 电化学探头长期＜5% RH：电解质干裂失效；
- 柜内湿度持续＞25% RH：透气膜凝露、引脚氧化。
- 化学共存禁忌严禁与酒精、丙酮、硅酮胶、油漆、助焊剂、酸碱试剂、橡胶密封件同柜存储，有机蒸气会毒化 NO₂传感电极，出现零点漂移、灵敏度归零。
- 物理环境禁忌避免阳光直射、柜体靠近空调出风口（温差结露）、震动环境（陶瓷基底碎裂）；柜内禁止存放积水、液态物料。
- 操作禁忌禁止徒手触碰传感器透气膜、PCB 焊盘；带水汽、水渍物料直接入柜。
八、日常点检与维护规范
- 确认柜内温湿度稳定在设定区间，无超湿报警；
- 检查门封胶条完整性，无漏气、变形；
- 查看温湿度记录曲线，开门时长无超标。
- 清理柜体滤网、风道粉尘，防止风道堵塞除湿失效；
- 抽查柜内物料湿度指示卡，抽检库存传感器外观有无凝露、发白氧化。
校准防潮柜内置温湿度传感器，误差控制 ±3% RH 以内；导出存储追溯报表归档留存≥1 年。
九、长期仓储封存方案（超 6 个月库存）
- MEMS 传感器 / 数字模组：防潮柜基础存储 + 外层真空防潮袋二次密封，内置干燥剂；
- 电化学 NO₂探头：不建议超 6 个月长期存放，确需封存时密封透气膜，存放于 10~20% RH 防潮柜，每 3 个月抽检 1 批校准零点，失效批次报废。
十、合规引用标准
- IPC/JEDEC J-STD-033D 湿敏元器件存储、烘烤规范；
- 电化学 / 金属氧化物气体传感器原厂存储技术规范；
- AS9100 航天精密电子元器件低湿仓储管控标准（适用于星载 NO₂检测传感器）。
