TPU配套工业防潮柜完整技术要求
发布时间：2026年08月03日 点击数：

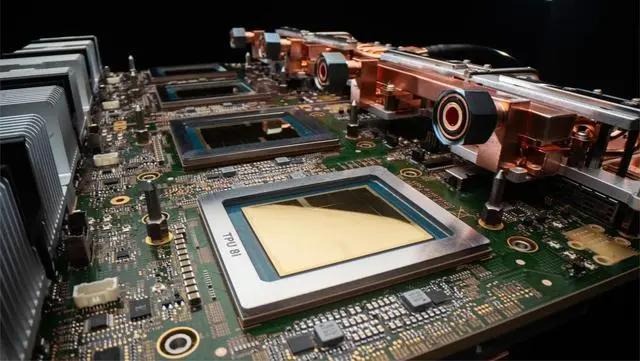

摘要：谷歌规划2028年部署1200~1500万颗 TPU v9，海量AI芯片催生超低湿存储刚需。
关键词：工业防潮柜，追踪器，MSD烘烤箱
尚鼎除湿撰：TPU 分两大管控品类：半导体算力 TPU 芯片（中昊芯 Chiplet 湿敏元器件）、TPU 塑胶原料 / 薄膜 / 3D 打印耗材，二者受潮失效机理、温湿度、设备硬件标准完全不同，防潮柜需分区适配，同时满足 JEDEC J-STD-033、塑胶加工含水率管控双重规范。
一、TPU 受潮失效风险（设备设计依据）
- 水汽侵入 2.5D 中介层、焊盘，回流焊出现分层、爆塑、虚焊；
- 微量水汽腐蚀金属线路，算力衰减、芯片间歇性宕机；
- 真空袋开封后普通车间仅 4 小时即超出车间寿命，必须超低湿存储。
- 吸湿水解，分子链断裂，弹性、耐磨强度大幅衰减；
- 注塑 / 挤出 / 3D 打印出现气泡、银纹、拉丝、层间剥离、表面发黏；
- 长期高温高湿加速黄变、软化结块、尺寸变形。
二、温湿度核心指标（分场景硬性标准）
- 常态存储湿度：≤5% RH 快速超低湿区间（MSL5a/6 级强制标准）
- 恒温区间：20–25℃，控温精度 ±0.5℃，杜绝温差凝露
- 开门恢复速度：单次开门 30s 取料，5–10 分钟内回落至 5% RH
- 露点要求：柜内循环空气露点≤-40℃，控制元器件含水率＜100ppm
- 车间寿命保障：长期存储可无限延长 MSD 货架期，无需反复烘烤
- 长期原料存储（开封后库存）：RH15%–25%，恒温 20±3℃
- 短期周转 / 3D 打印耗材：RH≤30%，禁止超过 40% RH
- 极限管控红线：环境湿度严禁＞50% RH，否则快速吸湿水解
- 冷却均化区：干燥后 TPU 降温存储，稳定 30℃±2℃、RH≤25%
- 烘干段：分段温控 90–110℃（硬度越高温度越高），温控 ±1℃；聚酯 TPU 上限 110℃，避免黄变
- 存储冷却段：烘干完成自动降温至 25℃、RH≤20%，防止二次吸潮
- 烘干目标含水率：≤200ppm（0.02%），卡尔费休检测达标
三、除湿系统硬件技术要求
- 除湿结构：分子筛转轮深度除湿 + CDA 洁净干燥空气补风双模式，露点稳定 - 40~-50℃；
- 密闭性：双层硅橡胶磁吸密封门，门缝泄漏率＜0.03m³/h，配缓冲气闸减少开门湿气涌入；
- 气流循环：底部进风、顶部回风均匀风道，柜内湿度均匀无死角，上下层湿度差≤1% RH；
- 除湿恢复：大流量除湿模组，开门湿气快速置换，杜绝局部高湿。
- 双仓分区：高温烘干仓 + 低温存储仓，自动转运隔离，高温湿气不串入存储区；
- 热风循环：分层匀风风道，料盘堆叠无温差，整仓物料干燥均匀；
- 防氧化配置：可选氮气闭路循环，氧含量≤200ppm，抑制TPU高温黄变；
- 除湿露点：干燥风道露点≤-30℃，保障烘干除水效率。
四、ESD 防静电强制要求（半导体 TPU 必备，塑胶车间推荐）
TPU 芯片含精密线路，静电击穿不可逆；塑胶 TPU 粉尘易产生静电火花，防潮柜需满足：
- 柜体、层板、料架表面电阻 10⁶–10⁹Ω，标准防静电等级；
- 全柜体可靠接地，接地电阻＜4Ω；
- 门封、把手、滑轨全部防静电材质，无金属裸露静电放电点；
- 内置静电实时监测报警模块，超差自动声光提醒。
五、柜体结构与环境防护要求
- 避光设计：全封闭避光柜体，内部照度≤50Lux，隔绝紫外线，防止 TPU 光氧老化黄变；
- 材质：内壁 304 不锈钢，无粉尘脱落、无有机挥发物，避免污染 TPU 芯片 / 原料；
- 承重分层：可调节不锈钢置物架，适配芯片托盘、TPU 料卷、原料包装袋，料卷存放预留通风间隙；
- 防凝露：柜体外部隔热层，内外温差 10℃无内壁凝露；底部垫高支架，隔绝地面返潮；
- 无耗材长效除湿：分子筛再生低能耗，避免干燥剂频繁更换导致开门吸湿。
六、物联网监控与合规功能（工业量产必备）
- 实时采集：柜内温湿度、露点、开门时长、ESD 接地状态、除湿模组运行参数；
- 数据存储：连续 180 天本地记录，支持导出报表，满足 IPC/JEDEC 追溯审核；
- 多级报警：湿度超标、温度异常、开门超时、静电异常、除湿故障声光 + 远程推送报警；
- 权限管理：分级账户，记录物料存取操作日志，适配 MSD 元器件全流程管控；
- 合规适配：自带 J-STD-033 标准管控逻辑，自动计算 TPU 芯片剩余车间寿命。
七、烘烤配套标准（工业防潮柜集成烘箱模块参数）
针对受潮超标 TPU 物料，柜内一体式烘烤规范：
- 塑胶 TPU 颗粒
- 60A–80A 软质 TPU：90–100℃，3–5h
- 85A 以上硬质 TPU：100–110℃，3–4h
- 严禁＞110℃长时间烘烤，避免黄变、分子降解
- TPU 半导体芯片（MSL5a/6 级）按 J-STD-033：120℃ 24h 烘烤，烘烤后立即转入≤5% RH 超低湿柜存储
- 安全联锁：烘干仓开门自动切断加热，高温状态无法开启存储仓，冷热隔离防凝露。
八、分场景选型技术对照表
表格
| 管控对象 | 目标湿度 |
控温 |
除湿方案 |
核心特殊要求 |
国产 TPU 算力芯片（Chiplet） |
≤5%RH |
20–25℃±0.5℃ |
分子筛 + CDA 双除湿 |
ESD 全防护、开门 5–10min 回湿、MSD 追溯 |
TPU 薄膜 / 卷材库存 |
15–25%RH |
20±3℃ |
单转轮除湿 |
避光、料卷通风层架、防挤压变形 |
3D 打印 TPU 耗材 |
≤30%RH |
常温 |
标准工业防潮除湿 |
小型分层、取放快速降湿 |
TPU 原料烘干存储一体仓 |
烘干 90–110℃；存储≤25% RH |
双仓独立控温 |
深度除湿热风循环 |
氮气防黄变、冷热隔离 |
九、设备验收硬性判定标准
- 密闭性：柜门关闭后 30 分钟内湿度稳定达标，无持续缓慢升湿；
- 均匀性：柜内上、中、下三点湿度差≤2% RH；
- 恢复性能：开门 30s，10 分钟内回到设定湿度；
- 防静电：层板、柜体表面电阻 10⁶~10⁹Ω，接地合格；
- 温湿度精度：湿度 ±1% RH，温度 ±0.5℃；
- 物料验证：存储 72h 后 TPU 含水率≤200ppm（塑胶）/≤100ppm（芯片封装）。
（本文资讯由尚鼎独家提供，转载请注明！另，目前发现有人转载本司文献，而为已用，并标识为其自主文献，此类人物烦请自重！）
版权所有：深圳尚鼎除湿 防潮柜www.sd-dry.com
