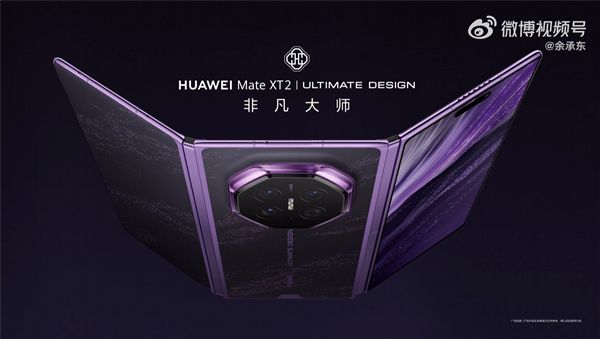

摘要：华为正式预热新一代三折叠旗舰Mate XT 2非凡大师，定档9月7日 14:30鸿蒙 HarmonyOS7 全场景新品发布会正式亮相。

关键词：工业防潮柜，激光电视，MSD烘烤箱

　　尚鼎除湿撰：三折叠屏手机拥有双铰链、多块柔性 OLED 屏幕，整机内部器件密度更高、超薄封装、柔性器件占比远高于普通双折与直板手机，大量 DDI 显示驱动 IC、铰链 MEMS 传感器、超薄 FPC、微型 BGA 芯片属于MSL4-5A 高等级湿敏元器件，车间寿命最短仅 24 小时。回流焊高温下内部水汽汽化，极易出现爆米花开裂、分层、虚焊，造成闪屏、断触、铰链功能异常，很多隐性缺陷会在后期反复弯折工况下爆发，MSD烘烤箱是落实 JEDEC J-STD-033 标准、管控湿敏器件、保障量产良率的关键工艺设备。

一、三折叠屏特有 MSD 受潮风险点

三折叠相比双折叠，多出一套铰链模组、一组副屏驱动链路，高风险 MSD 器件数量显著增加：

• 多屏 COFDDI 驱动芯片（MSL4-5A）：内屏、外屏两块柔性屏驱动 IC，COF 超薄封装，带 ACF 导电胶，不耐 125℃长时间高温；吸潮回流焊后易出现分层，引发闪屏、局部触控失效。
• 双铰链 MEMS 角度传感器（MSL5A）：两套铰链传感组件，封装极薄，内部精密微结构，高温烘烤会造成零点漂移，器件直接报废，是三折叠产线管控难点。
• 多层超薄 FPC 与连接器（MSL3-4）：双铰链往复弯折区域 FPC 排线，封装吸湿后焊接产生焊点气孔，反复弯折下焊点断裂概率大幅上升。
• 主板 SoC、PMIC、存储芯片（MSL4-5）：整机多电源分区供电，多颗高敏 BGA 器件，受潮造成虚焊、功能间歇性异常。

普通热风烘箱只有加热无除湿能力，烘烤过程器件持续二次吸潮，不允许用于三折叠屏 MSD 器件烘烤；必须采用加热 + 深度除湿一体化 MSD烘烤箱，烘烤全程箱内湿度稳定≤5% RH，搭配程序缓降冷却功能。

二、MSD 烘烤箱在三折叠屏完整生产流程中的应用

1. 来料异常处置

来料真空包装破损、湿度指示卡 HIC 变色超标，物料无法直接上 SMT 产线。将对应批次 DDI、存储、电源 IC 放入 MSD 烘烤箱，依据 MSL 等级执行标准烘烤或低温烘烤工艺，彻底去除封装内部水汽，完成冷却后转入超低湿防潮柜暂存。
铰链 MEMS 传感器严禁加热烘烤，仅可烘烤箱内≤5% RH 环境常温静置除湿，重度受潮直接报废，不可烘烤抢救。

2.SMT 车间寿命超时补救

三折叠产线物料种类多，换线、待料很容易出现 MSD 器件超出车间寿命：MSL5A 仅 24h、MSL4 为 72h。超时器件不能直接回流焊，送入 MSD 烘烤箱做除湿烘烤，消除爆米花失效风险后再贴片焊接。

• 常规 BGA、SoC、存储芯片：125℃标准烘烤；
• COFDDI、超薄 FPC 配套 IC：采用烘烤箱90℃低温低湿烘烤模式，规避高温破坏 ACF 胶层，防止后续屏幕绑定不良。

3. 换线余料批量除湿

三折叠机型多品种小批量生产，产线换线产生大量未贴装 MSD 余料。余料累计暴露时间不清零，放入 MSD 烘烤箱完成除湿，冷却后存入超低湿防潮柜循环利用，减少昂贵折叠屏芯片物料报废损失。

4. 工艺验证与失效复现

产线出现隐性不良：焊点空洞、偶发断触、铰链角度识别异常。MSD 烘烤箱用于模拟器件受潮烘烤回流焊完整流程，复现失效现象，定位 MSD 管控漏洞，优化产线拆封计时、烘烤参数、存储策略。

5. 烘烤后受控冷却（设备关键能力）

烘烤结束不能高温开门取料，三折叠高敏器件温差大极易二次吸潮。MSD 烘烤箱执行程序缓降冷却，箱内保持≤5% RH 干燥环境降温，器件冷却至接近室温才可取出上线，保障烘烤效果不失效。

三、三折叠屏场景MSD烘烤箱工艺参数参考（J-STD-033，折叠屏定制）

表格

器件类型	MSL 等级	烘烤工艺	关键约束
SoC、LPDDR、UFS 存储	MSL4-5	125℃，1224h	标准高温烘烤
PMIC、射频 IC	MSL3-4	125℃，24h	避开柔性胶器件
COFDDI 多屏驱动 IC	MSL4-5A	90℃低温烘烤 24h	禁止 125℃长时间烘烤，保护 ACF 胶
铰链 MEMS 角度传感器	MSL5A	≤5% RH 常温静置 4872h	禁止加热烘烤

设备硬性要求：温控精度 ±3℃，全程湿度≤5% RH，温湿度数据记录、超温超湿报警，支持高低温多段程序，托盘分区摆放，DDI、MEMS 不和大体积 BGA 混烤。

四、应用价值

• 提升量产良率：规避爆米花效应、封装分层、焊点气孔，减少三折叠屏高价值芯片批量报废，降低物料损耗。
• 抑制隐性弯折失效：经过 MSD低湿烘烤箱规范除湿的器件，回流焊后内部无残余水汽，减少终端使用过程反复弯折出现的断触、闪屏、铰链失灵售后问题。
• 降生产成本：超时余料烘烤回收复用，减少昂贵折叠屏元器件报废。
• 合规生产：满足 JEDEC J-STD-033 湿敏器件管控，适配高端三折叠手机严苛品质体系要求。

五、产线应用注意事项

• MSD 器件烘烤总次数有限，一般不超过 2 次，反复烘烤会造成封装材质老化变脆。
• 烘烤完成器件，需要在规定车间寿命周期内用完，否则需要重新除湿处理。
• 烘烤后器件表面阻抗降低，要做好防静电管控，防止静电损伤精密芯片。
• MSL5A 铰链 MEMS 类器件，不可以依赖烘烤修复，优先严控拆封暴露时间。
