摘要：在AI算力爆发驱动下，3D堆叠芯片凭借不用一味追求先进光刻，即可拉高晶体管密度、缩短互联路径、降低功耗的优势，成为行业突围的重要路线。

关键词：工业防潮柜，3D堆叠芯片，MSD烘烤箱

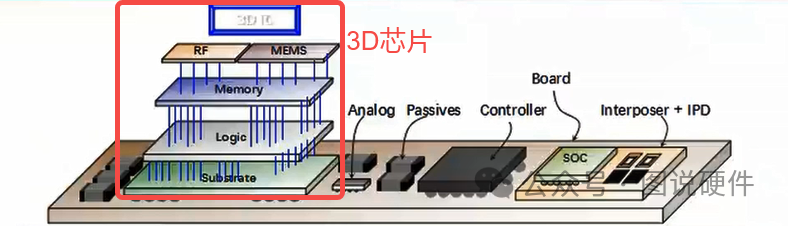

　　尚鼎除湿撰：在AI算力爆发驱动下，3D 堆叠芯片凭借不用一味追求先进光刻，即可拉高晶体管密度、缩短互联路径、降低功耗的优势，成为行业突围的重要路线。但实验室样品性能亮眼，落地大规模量产却持续被良率衰减、成本高企两大难题束缚，除键合、热管理、工艺对位等显性卡点之外，水汽引发的隐性失效，进一步放大量产损失，成为封测产线不可忽视的变量。

良率乘法效应：堆叠层数越高，良率损耗越严重

3D 芯片良率遵循乘法衰减逻辑：假设单层裸片良率 95%，双层堆叠之后理论良率仅为 90.25%，堆叠层数越多，整体良率被持续稀释。真实量产场景远比理论模型复杂，混合铜铜键合纳米级对位、TSV 互连、层间填充、分层测试等每一道工序，都会引入新的缺陷风险。
微小缺陷的破坏力被堆叠架构成倍放大。2D 平面芯片局部缺陷大多仅影响单颗单元；而 3D 堆叠一旦某一层出现微裂纹、焊点空洞、介质层漏电，就会造成整栈芯片直接报废。哪怕单工序缺陷占比只有百分之几，经过多层相乘之后，整体良率会出现断崖下滑。行业现实中，良率每下跌 10 个百分点，芯片单位制造成本近乎翻倍，直接吞噬产品盈利空间。
很多产线把良率爬坡重心放在键合设备、EDA 工具、热优化设计上，却容易忽略物料存储环节带来的隐性良率杀手 —— 水汽侵害。3D 堆叠器件普遍走向更高 MSL 湿敏等级，多集中在 MSL4-MSL5a 区间，车间暴露寿命被压缩至 24-72 小时，超薄晶圆、微凸点、低 k 多孔介质、层间填充胶都极易吸附水汽。
水汽侵入堆叠夹层之后难以自然排出，高温回流、键合加热过程中水汽急剧膨胀，会诱发微爆米花裂纹、层间剥离、微凸点开路、低 k 介质介电常数漂移漏电等问题。这类失效一部分可以检测筛出造成直接报废，还有大量属于隐性缺陷，芯片测试阶段正常，客户终端使用过程才出现故障，带来售后可靠性风险。JEDEC J-STD-033D 标准明确要求 MSD 湿敏器件必须严格管控干燥存储与暴露时长，以此规避水汽带来的良率损耗。

成本困局：设备投入高，良率不足进一步抬升单片成本

3D 芯片量产成本压力来自多重维度。首先是产线资本开支，混合键合、晶圆减薄、TSV 刻蚀、高精度对位检测设备造价高昂，产线建设投入远高于传统 2D 封装。其次耗材、工时成本叠加，多层堆叠工艺流程链条大幅拉长，单颗芯片加工工时成倍增加。
而良率不足是推高单片成本最核心的放大器。良率偏低情况下，昂贵的裸片、工艺耗材大量变成报废品，固定设备成本分摊到合格芯片上，单价居高不下。不少项目实验室阶段可以跑出合格样品，一旦转批量，受良率拖累，产品成本无法达到市场可接受区间，只能停留在小批量试产阶段，难以商业化落地。
物料烘烤补救同样附带成本代价。受潮后的 3D 堆叠裸片、器件按照规范需要执行 MSD 烘烤流程，但超薄堆叠结构对烘烤温度、时间窗口十分敏感，高温烘烤处理不当，会引发翘曲、界面应力损伤，带来二次风险；同时烘烤占用设备工时，拉长生产周期，继续推高运营成本。做好前端超低湿存储，减少器件吸潮，降低烘烤频次，是控成本的重要抓手。

干燥存储成为良率与成本优化的隐形抓手

很多封测企业攻坚 3D 量产，聚焦工艺设备迭代，却忽略物料存储这个低成本提良率的环节。3D 堆叠 MSD 器件要求稳定超低湿存储环境，普通防潮设备开门后湿度回弹速度慢，产线频繁取放物料时，无法维持≤1% RH 的严苛存储条件，物料在柜内反复吸潮，持续埋下失效隐患。
尚鼎快速超低湿防潮柜面向 3D 芯片、HBM 堆叠器件产线，对标 JEDEC J-STD-033D 规范，稳定维持≤1% RH 超低湿环境，开门后可快速恢复设定湿度，适配产线高频存取场景，减少超薄裸片、微凸点堆叠器件吸湿，压缩 MSD 物料暴露时长，降低水汽诱发分层、微裂纹、焊点空洞等失效概率，减少器件报废与返工烘烤频次，从存储端辅助稳住良率、控制综合生产成本。

总结展望

3D 芯片不是 “堆上去就成功”，良率与成本是横亘在样品与大规模商用之间的核心鸿沟。行业普遍重点攻关键合工艺、热管理、EDA 设计，但水汽带来的隐性良率损失同样不可小觑。随着堆叠层数继续增加，器件 MSL 湿敏等级进一步走高，先进封测产线，除工艺端突破之外，配套的超低湿MSD物料管控体系，将成为 3D 芯片实现稳定量产、把成本做到商业化可行的重要配套保障。

（本文资讯由尚鼎独家提供，转载请注明！另，目前发现有人转载本司文献，而为已用，并标识为其自主文献，此类人物烦请自重！）
